Кабели силовые гибкие, огнестойкие с изоляцией с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов
КГППнг(А)-FRHF
ТУ 27.32.13-035-37041459-2023 (ГОСТ 31996-2012)
Узнать цену
ТУ 27.32.13-035-37041459-2023 (ГОСТ 31996-2012)
Description
Кабели соответствуют требованиям ГОСТ 31996
ОБЛАСТЬ ПРИМЕНЕНИЯ
Кабели предназначены для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах при номинальном переменном напряжении 0,66 и 1 кВ частоты 50 Гц или 1000 и 1500 В постоянного тока соответственно.
Вид климатического исполнения кабелей - УХЛ и ХЛ категория размещения 5 по ГОСТ 15150.
Класс пожарной опасности по ГОСТ31565: О1.8.2.5.4.

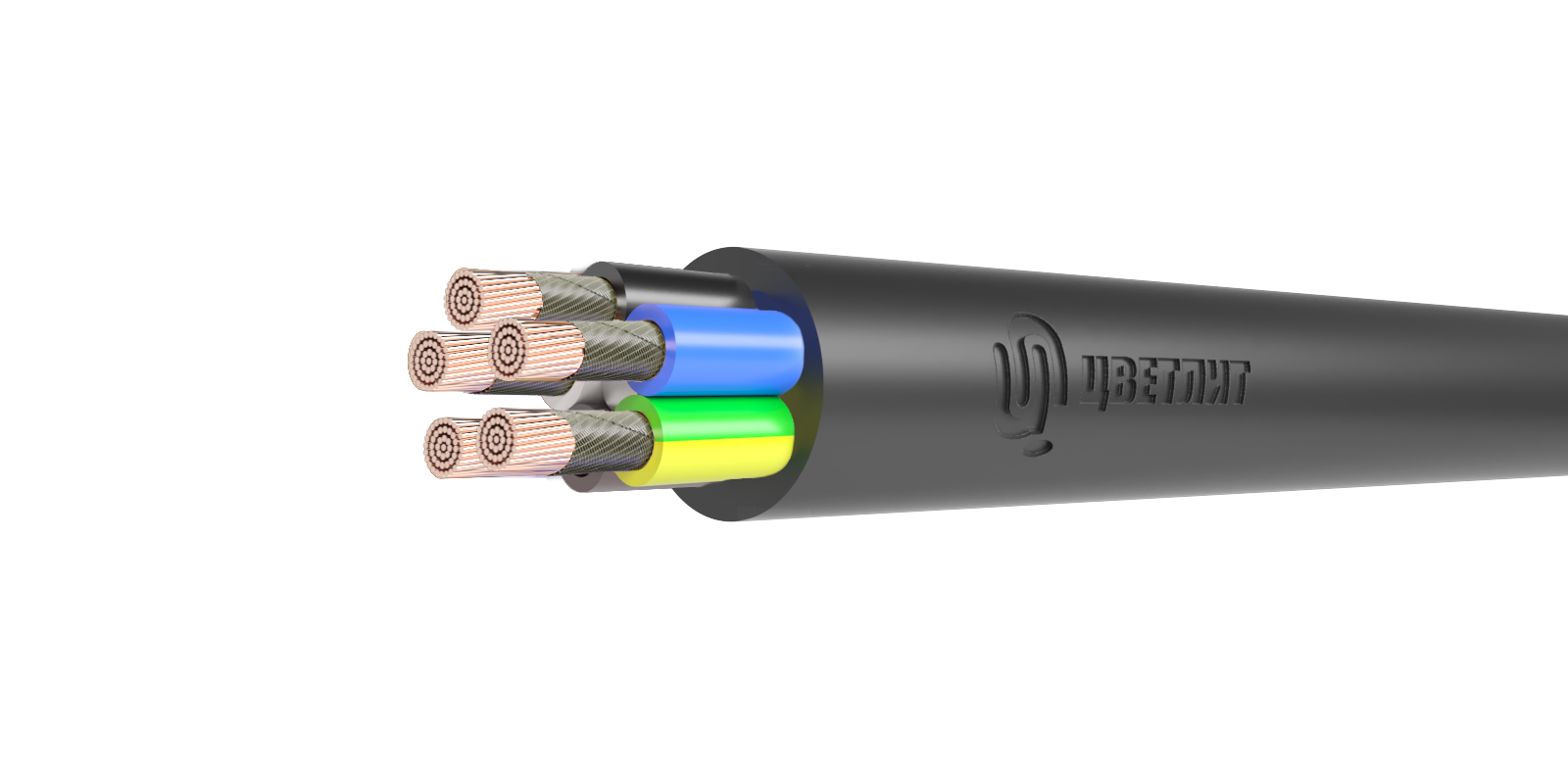

КОНСТРУКЦИЯ
Токопроводящая жила– медная, многопроволочная, обмотанная стеклослюденой лентой, круглой формы 5 класса гибкости в соответствии с ГОСТ 22483
Изоляция– из полимерных композиций, не содержащих галогенов
Скрутка- изолированные жилы 2-х,3-х,4-х и 5-ти жильных кабелей скручены с сердечник
Наружная оболочка-из полимерных композиций, не содержащих галогенов.
МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ
| Марка кабеля | Конструктивные особенности | Условия эксплуатации |
| КГППнг(А)-FRHF | Кабель гибкий, огнестойкий с медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. |
Кабели предназначены для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах при номинальном переменном напряжении 0,66 и 1 кВ частоты 50 Гц или 1000 и 1500 В постоянного тока соответственно. |
| ОБОЗНАЧЕНИЕ МАРКИ КАБЕЛЯ | ЧИСЛО ЖИЛ | НОМИНАЛЬНОЕ СЕЧЕНИЕ ОСНОВНЫХ ЖИЛ, ММ2 | |
| Номинальное напряжение, кВ | |||
| 0,66 | 1 | ||
| КГППнг(А)-FRHF | 1 | 1,5-50 | 1,5-240 |
| 2-5 | 1,5-50 | 1,5-240 | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение | 0,66;1 кВ |
| Температура окружающей среды при эксплуатации кабеля: | от -50ºС до +50 ºС |
| Относительная влажность воздуха при температуре до + 350С | 98% |
| Минимальная температура прокладки кабеля без предварительного прогрева : | -15ºС |
| Предельно длительная допустимая рабочая температура жил | +70ºС |
| Предельно допустимая температура нагрева жил кабеля в режиме перегрузки | +90ºС |
| Максимальная температура нагрева жил кабеля при коротком замыкании | 160ºС |
| Максимальная температура нагрева жил кабеля по условию невозгорания при коротком замыкании | 350ºС |
|
Минимально допустимый радиус изгиба при прокладке: - одножильных: - многожильных: |
не менее 7 диаметров кабеля не менее 7 диаметров кабеля |
| Срок службы, не менее | 8 лет |
| Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию | 5 лет |
|
Условия хранения кабеля |
условия хранения провод в части воздействия климатических факторов должны соответствовать группе ОЖ-3 ГОСТ 15150 |
